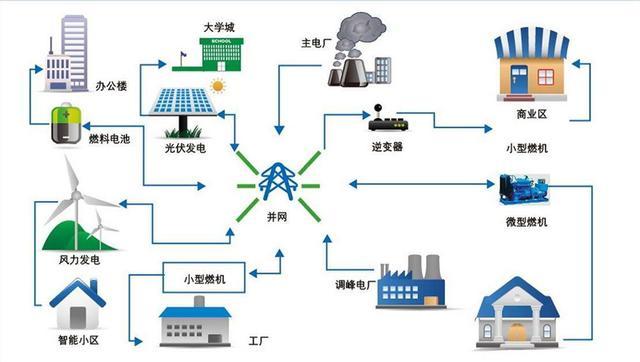

近些年來，光伏發展迅速，作為新能源的領軍產業， 逐漸的走到我們的生活中。其中地面光伏主要安裝在山地、沙漠、隔壁等地區，充分利用荒涼的土地。而分布式光伏電站主要安裝在屋頂、樓頂或者廠房農業大棚頂部。相對于地面集中式光伏電站，分布式光伏發電站規模比較小，但是比較分散，在這種低壓并網的情況下，一般在二次微機保護這方面涉及的比較少，通常情況下分布式光伏電站使用的微機保護就是防孤島保護裝置，該裝置安裝在并網柜中。為此分布式并網柜的使用在分布式光伏電站中使用的比較廣泛。

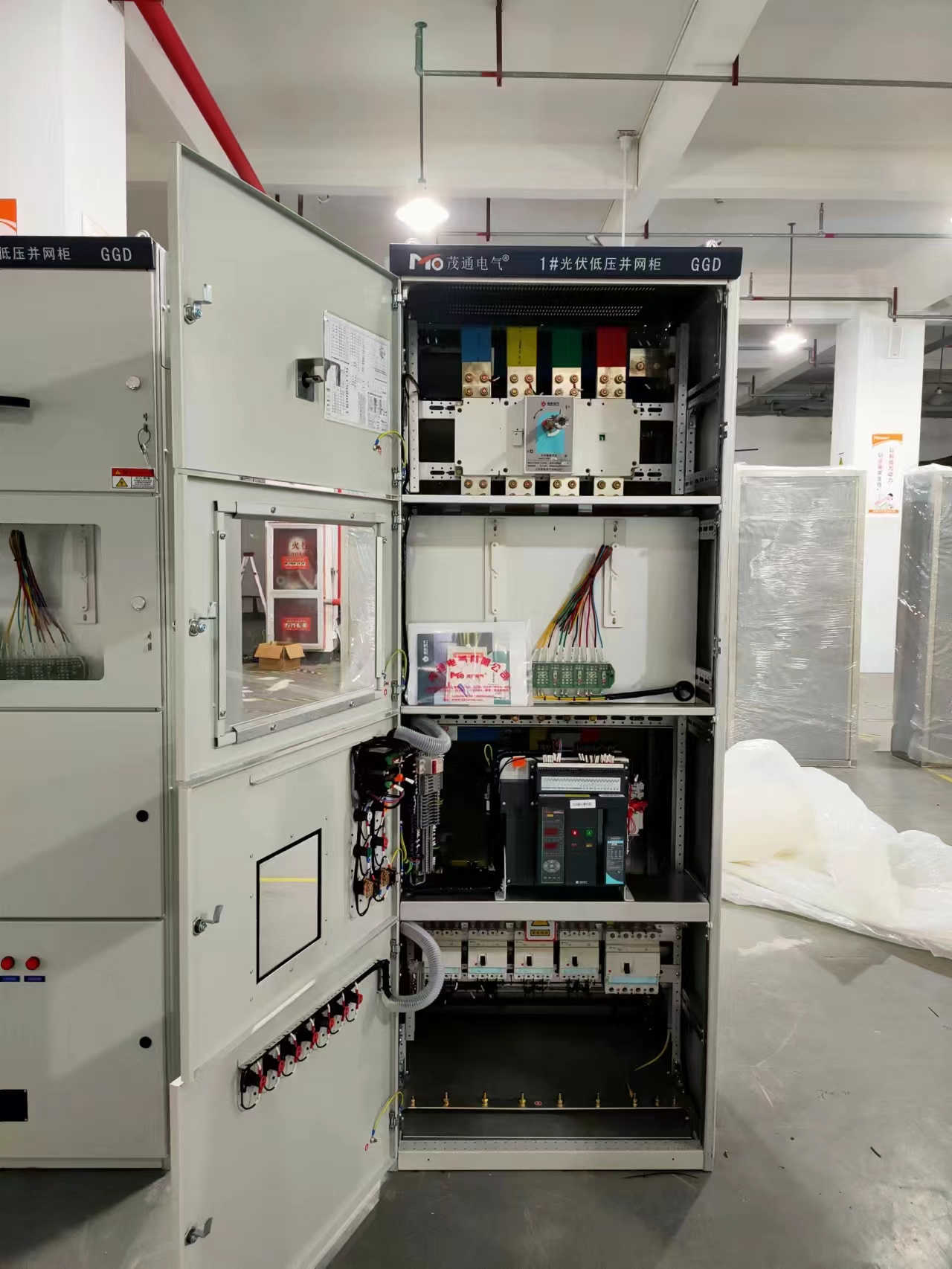

光伏并網柜作用

作為光伏電站的總出口存在于光伏系統中，是連接光伏電站和電網的配電裝置，可以保護、計量光伏發電的總量，方便故障檢修管理，提高發電系統的安全性和經濟效益。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償?shù)热轿欢囗?xiàng)保護功能，同時具備顯示光伏發電系統運行參數和狀態指示，被廣泛運用與光伏發電系統，與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。

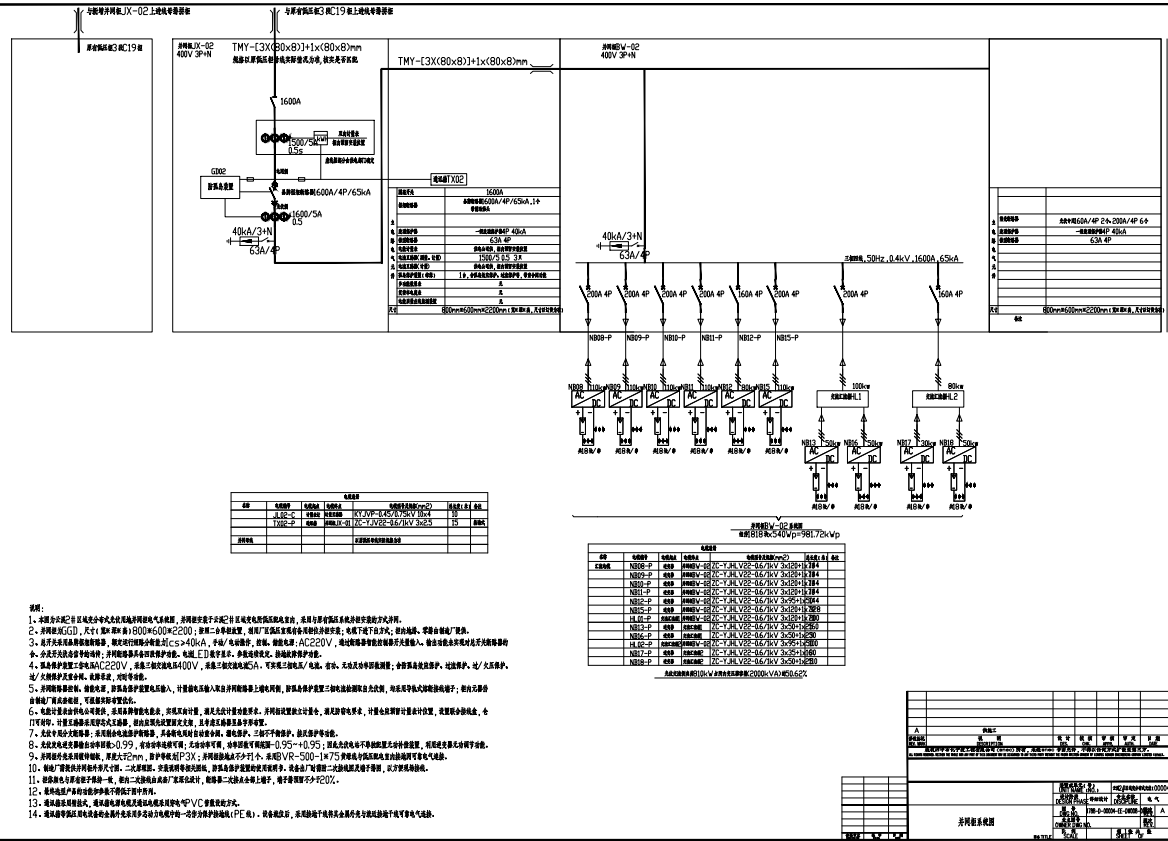

光伏并網柜應用圖紙
